Mini baie de brassage et petite baie informatique - 19 pouces

Une mini-baie 19 pouces n’est pas une baie au rabais : c’est une hauteur compacte, pas une profondeur ni un standard réduits. Une 12U ne mesure que 720 mm de haut, une 15U 860 mm, de quoi se glisser sous un bureau ou dans un local technique exigu, mais l’une comme l’autre acceptent des profondeurs utiles jusqu’à 1 200 mm et restent du 19 pouces professionnel à part entière, brassage RJ45 compris. Fort de 15 ans d’expertise en infrastructure réseau, nous constatons que la plupart des mauvais achats viennent d’une confusion entre les deux : on choisit une baie basse en pensant qu’elle sera forcément peu profonde. Notre catalogue compte 12 références en 12U et 15U, porte vitrée ou perforée, à partir de 400 €, pensées aussi bien pour le SOHO que pour le homelab.

Compacte en hauteur, pas en profondeur

La norme EIA-310-D fixe l’unité de rack à 44,45 mm. Une 12U offre donc 533 mm de hauteur utile, une 15U 667 mm, largement de quoi loger un onduleur, un panneau de brassage 24 ports et plusieurs switches. Mais la hauteur n’a jamais été le problème des mini-baies : c’est la profondeur qui détermine si un équipement rentre réellement, câbles et connecteurs compris à l’arrière.

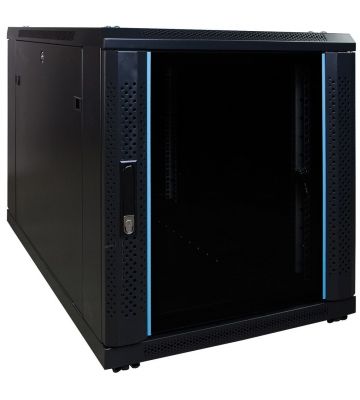

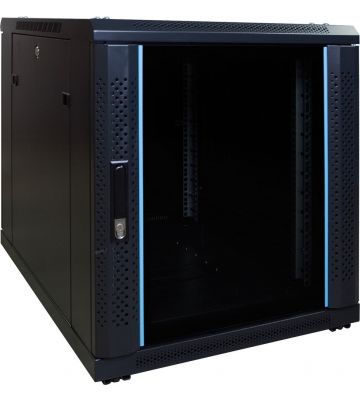

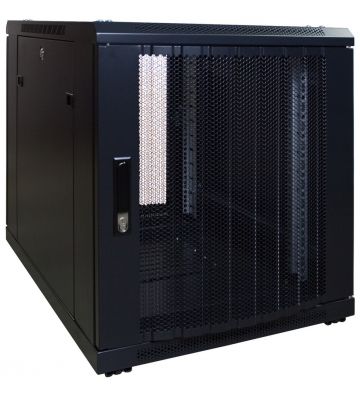

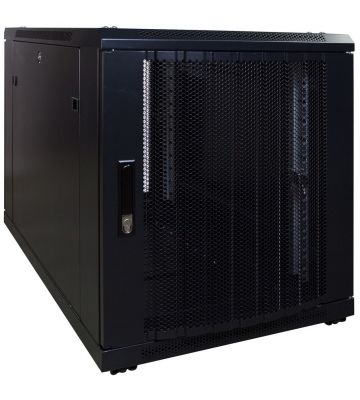

Nos mini-baies existent en 600, 800, 1 000 et 1 200 mm de profondeur, en largeur 600 mm (une référence en 800 mm), avec porte vitrée ou perforée selon le besoin. Le tableau ci-dessous croise la profondeur réelle des équipements courants avec la profondeur de mini-baie qui les accueille sans forcer. Une marge de 100 à 150 mm à l’arrière reste une pratique de bon sens pour les câbles et les connecteurs, pas une norme figée : elle laisse de la place pour manipuler le câblage sans tout démonter.

Ce croisement change la lecture du choix : un serveur 2U de 686 mm de châssis, souvent perçu comme incompatible avec une petite baie, tient parfaitement dans une mini-baie de 1 000 ou 1 200 mm de profondeur. À l’inverse, un panneau de brassage et deux switches se contentent d’une 600 mm. Le format « mini » ne dit rien de la profondeur : elle se choisit selon l’équipement réel destiné à la baie, pas selon l’intuition ni selon la hauteur en U.

La chaleur dans un petit volume fermé

Un petit volume fermé ne se comporte pas comme une grande baie 42U : il n’y a pas d’effet cheminée pour évacuer l’air chaud par le haut, et la densité de watts par unité de hauteur grimpe vite dans un espace restreint. Le choix entre porte vitrée et porte perforée n’est donc pas une question d’esthétique, mais de thermique, et il se tranche selon la charge réelle installée, pas selon le goût.

Autrement dit, deux mini-baies affichant la même hauteur en U peuvent avoir des besoins de refroidissement totalement différents : tout dépend de la charge installée rapportée au volume fermé, pas du nombre d’unités disponibles.

Les seuils de référence du secteur (Schneider Electric / APC) donnent un repère utile : un refroidissement passif suffit jusqu’à 400 à 700 W ; une ventilation assistée devient nécessaire entre 700 et 2 000 W ; au-delà, seule la climatisation active tient la charge. Une porte perforée offre une surface ouverte de l’ordre de 60 à 80 %, ce qui change tout dès que la baie dépasse le premier seuil.

Les disques durs sont les composants les plus sensibles à la chaleur du lot : ce sont souvent eux qui encaissent en premier une ventilation sous-dimensionnée, bien avant les processeurs ou les cartes réseau. Pour les configurations qui approchent ou dépassent 700 W, un kit de ventilation additionnel limite les points chauds autour des baies de disques, en complément d’une porte perforée.

Sous un bureau : trois pièges à anticiper

L’usage sous-bureau est le plus fréquent pour une mini-baie, et pourtant trois pièges reviennent systématiquement, alors même qu’ils se règlent facilement une fois identifiés.

Le premier concerne l’accès arrière. Une mini-baie poussée contre le mur pour gagner de la place sacrifie l’accès quotidien au panneau arrière : chaque intervention impose de la tirer ou de la contourner, ce qui décourage vite les vérifications régulières. Un étiquetage rigoureux des câbles et des ports en amont, associé à une gestion des câbles pensée dès l’installation, évite de rouvrir la baie à chaque incident et fait gagner un temps précieux le jour où un port lâche.

Le deuxième piège est le bruit. Une porte pleine ou vitrée atténue un peu le bruit des ventilateurs et des disques, mais c’est l’emplacement qui tranche réellement : sous un bureau occupé toute la journée, même une baie bien fermée reste audible dans le silence d’une pièce calme le soir. Mieux vaut anticiper l’emplacement que compter sur la seule porte pour absorber le bruit.

Le troisième piège, rarement évoqué, concerne le Wi-Fi. Une box ou un point d’accès enfermé dans la cage métallique d’une mini-baie perd une bonne partie de son signal, la structure en acier faisant écran radioélectrique. La bonne pratique consiste à sortir la box de la baie et à ne loger dans la cage que les équipements filaires, quitte à la poser juste à côté.

Mini-baie, murale, sur pied ou 10 pouces ?

Une mini-baie 19 pouces réunit trois qualités rarement combinées ailleurs : un format compact, un standard 19 pouces professionnel complet, et la mobilité, puisqu’elle se déplace contrairement à une baie fixée au mur ou au sol. Trois alternatives se posent souvent en comparaison au moment du choix.

Une baie murale se fixe au mur et libère le sol, mais elle reste figée une fois posée et convient surtout à des charges plus légères. Une baie sur pied démocratise l’évolutivité au-delà de 18U pour les infrastructures appelées à grossir dans les prochaines années. Un coffret 10 pouces descend encore en encombrement, mais son panneau ne mesure que 254 mm de large contre 482,6 mm en 19 pouces : il n’accueille pas le brassage RJ45 professionnel standard, une incompatibilité physique de format, pas seulement un choix pratique.

Dernier point de vigilance : ne sous-dimensionnez ni la profondeur ni la hauteur pour économiser quelques euros à l’achat. Un rachat prématuré coûte toujours plus cher, en argent et en temps d’installation, qu’un choix initial calibré sur la charge réelle et sur sa marge de croissance à deux ou trois ans. Notre guide quelle baie choisir détaille l’arbitrage entre les quatre formats.

Nos équipes chiffrent le dimensionnement complet de votre mini-baie, hauteur, profondeur et gestion thermique, sur devis.
