Baie de serveur 18U - 19 pouces
Dans un local technique secondaire ou un répartiteur d'étage à faible densité d'équipements, la baie 18U 19" représente le format plancher pour une infrastructure rackée cohérente : suffisante pour un switch de cœur, un panneau de brassage et un onduleur, sans mobiliser la surface au sol d'une armoire 42U. À 800 mm de hauteur utile, elle laisse 10U disponibles sur une configuration type à 8 équipements.
-
540,00 € 648,00 € -
517,50 € 621,00 € -
575,00 € 690,00 € -
632,50 € 759,00 € -
690,00 € 828,00 € -
632,50 € 759,00 €
Baie de serveur 18U 19" : critères de choix et dimensionnement
La baie 18U 19" (hauteur extérieure ~1 000 mm, hauteur utile 800 mm) est le format d'entrée de gamme pour les armoires sur pied fermées. Elle convient aux environnements à faible densité d'équipements actifs : répartiteurs d'étage, salles informatiques de PME jusqu'à 20 postes, locaux techniques de commerce, hôtellerie ou restauration.
Profondeur : le paramètre dimensionnant
La profondeur utile détermine quels équipements peuvent être intégrés en rack. Une profondeur extérieure de 600 mm convient au câblage passif et aux switchs d'accès standard. La profondeur 800 mm s'impose dès qu'un serveur rackable 1U ou un NAS 2U est intégré — elle assure un dégagement câbles arrière suffisant et évite toute contrainte sur les connecteurs. La profondeur 1 000 mm ouvre la gamme aux serveurs lames ou aux appliances de sécurité à dissipation élevée.
Porte avant : vitrée ou perforée ?

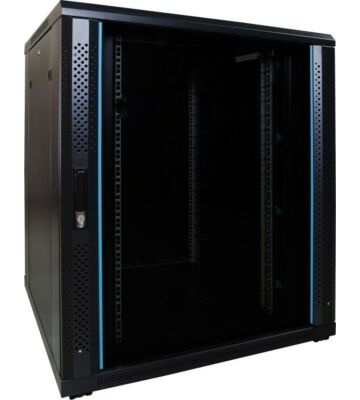

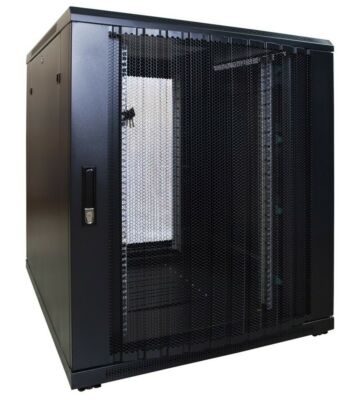

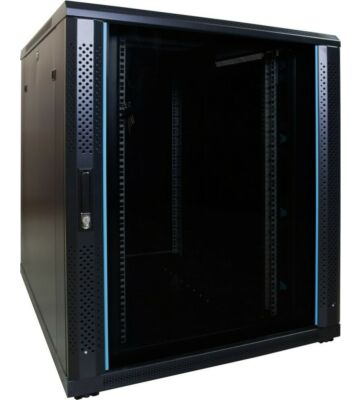

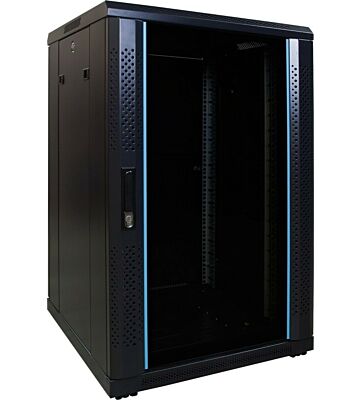

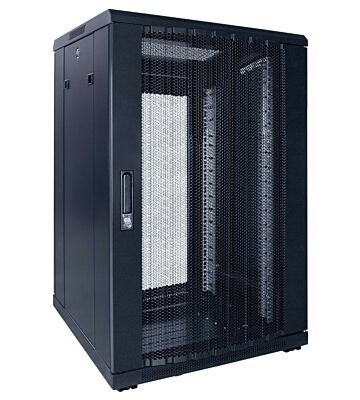

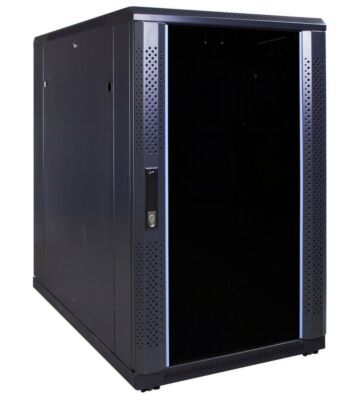

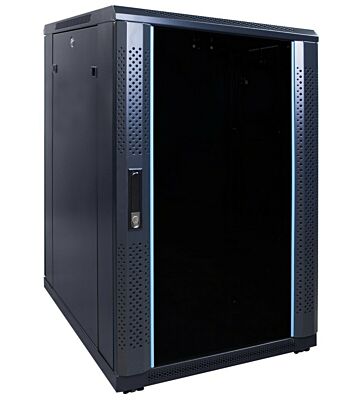

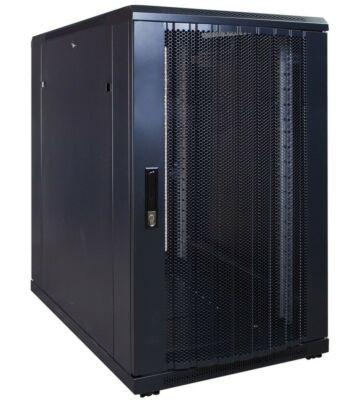

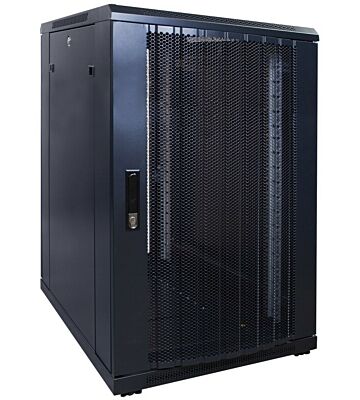

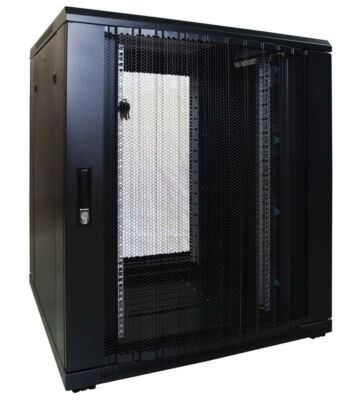

Tous les modèles sont disponibles avec porte avant vitrée (brassage passif, environnement acoustiquement sensible) ou perforée (équipements actifs à dissipation thermique supérieure à 200 W). Dans un local sans climatisation dédiée, la porte perforée à taux d'ouverture supérieur ou égal à 60 % est à privilégier pour maintenir un flux d'air passif suffisant.
Cas d'usage typiques en 18U
Une configuration standard en 18U pour un répartiteur d'étage comprend : 1 switch 48 ports 1U, 1 panneau de brassage 24 ports 1U, 1 PDU rack 1U, 1 gestionnaire de câbles 1U et 1 onduleur 2U — soit 7U occupés et 11U disponibles pour l'évolution. Si votre projet prévoit une montée en charge dans les 12 à 18 mois, consultez notre gamme de baies 22U ou de baies 27U. Pour les environnements extérieurs ou humides, voir nos baies étanches IP55. L'ensemble des accessoires 19" complètent cette gamme.
Baie 18U : questions fréquentes
Mur ou sol : la 18U est-elle encore muralisable ?
Chargée avec du brassage et quelques équipements actifs, une baie 18U commence à peser sur une fixation murale : le poids et l’encombrement au sol entrent dans la balance. Une baie murale reste réaliste jusqu’à une quinzaine d’U sur une cloison porteuse correctement doublée ; au-delà, la 18U debout au sol évite de solliciter la structure du mur et laisse plus de marge pour ajouter des équipements. Sur une cloison légère en placo simple, le sol s’impose d’emblée à cette hauteur.
Coffret mural ou baie 18U : quand franchir le pas ?
Un coffret mural convient tant que l’installation se limite à un switch et quelques prises RJ45. Dès qu’un onduleur, un second switch ou un panneau de brassage supplémentaire s’ajoutent, la 18U debout offre l’espace de ventilation et de rangement de câbles que le coffret ne peut plus absorber. Le basculement se justifie surtout par le besoin d’un câblage propre et accessible, pas uniquement par le nombre d’équipements à loger.
Installer une 18U hors local technique (bureau, réserve, open space) : quelles précautions ?
Sans local dédié, trois points méritent attention : le bruit des ventilateurs de switch qui tournent en continu à proximité d’un poste de travail, le verrouillage de la porte pour empêcher toute manipulation par une personne non autorisée, et l’accumulation de poussière si la baie n’est pas au moins semi-fermée. Une 18U installée en réserve ou en bout de couloir limite ces nuisances bien mieux qu’un emplacement en plein open space.
Quelle configuration type pour un répartiteur d’étage en 18U ?
Un répartiteur d’étage en 18U loge typiquement un panneau de brassage 24 ports, un switch d’accès, un petit onduleur et une réserve de 4 à 6U pour une évolution ultérieure. Cette configuration couvre sans difficulté un étage de bureaux de taille modeste, sans qu’il soit nécessaire de monter vers un format plus haut.
