Qu'est-ce qu’un câble à fibre optique ?
Un câble à fibre optique est un type de câble de transmission de données qui utilise de la lumière pour transporter des informations sur de longues distances avec une vitesse et une bande passante très élevées. Les câbles à fibre optique sont utilisés dans de nombreuses applications : réseaux de communication Internet et de télévision par câble, téléphonie, réseaux informatiques dans les entreprises, télémédecine, recherche militaire et aérospatiale et bien d'autres domaines nécessitant des transferts de données rapides et fiables.
Les câbles à fibre optique peuvent fonctionner en mode monomode ou multimode. Le mode monomode (fibre monomode) a un cœur très fin et permet la transmission de signaux sur de très longues distances sans trop d'atténuation. Le mode multimode (fibre multimode), dont le cœur est plus large, est utilisé pour la communication sur de courtes distances.
Par rapport à un câble traditionnel en cuivre, le câble à fibre optique offre :
| Critère | Câble à fibre optique | Câble en cuivre |
|---|---|---|
| Principe de transmission | Transmission de données par signaux lumineux | Transmission par courant électrique |
| Vitesse de transmission | Très élevée (gigabit à téraoctet par seconde) | Limitée, inférieure à la fibre |
| Bande passante | Très large, gère de gros volumes de données | Plus restreinte |
| Distance de transmission | Très longue sans amplification (dizaines à centaines de km) | Distance limitée, amplificateurs fréquents nécessaires |
| Atténuation du signal | Très faible, pertes minimes | Plus importante, pertes électriques avec distance |
| Immunité aux interférences | Insensible aux interférences électromagnétiques ou radio | Sensible aux interférences |
| Sécurité de transmission | Très difficile à intercepter, sécurité optimale | Risque d’écoute ou piratage |
| Fiabilité et résistance | Résistant aux conditions extrêmes et températures | Moins résistant à la corrosion et chaleur |
| Poids et encombrement | Léger et fin | Plus lourd et volumineux |
| Coût d’installation | Plus élevé à l’installation, faible maintenance | Moins cher court terme, maintenance plus coûteuse |
| Applications typiques | Internet, téléphonie, data centers, longue distance | Réseaux électriques, téléphonie traditionnelle, bas débit |

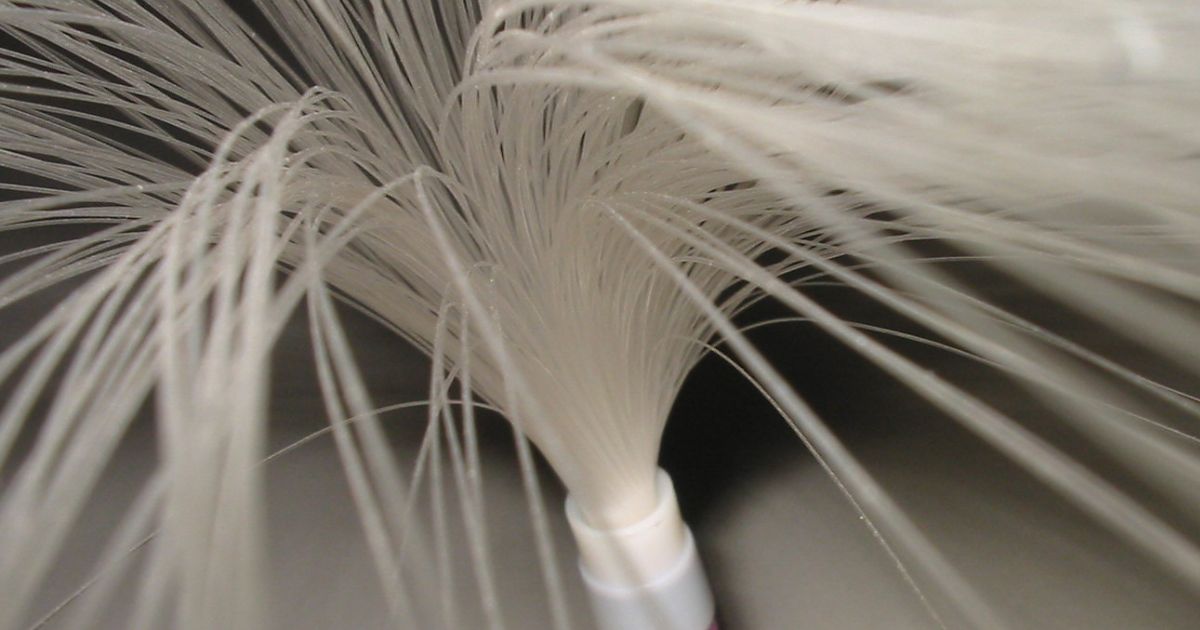

De quoi est constitué un câble à fibre optique ?
Les principaux composants d'un câble à fibre optique sont les suivants :
- Cœur (core)
Partie centrale où la lumière est transmise, en silice ou plastique. La finesse du cœur influe sur la portée et le type (monomode/multimode). - Gaine (cladding)
Couche en silice ou verre autour du cœur. Son indice de réfraction conserve le signal lumineux même avec courbures. - Revêtement de protection (buffer coating/jacket)
Protège la fibre contre l’humidité et les chocs, habituellement en plusieurs couches plastiques. - Renforts (strengthening fibers)
Souvent en Kevlar ou autre matériau, augmentent la résistance aux tensions et contraintes mécaniques. - Gaine externe (outer jacket)
Assure la protection globale contre les agressions environnementales, UV et eau. - Tube lâche (loose tube)
Dans certains câbles, protège les fibres des variations de température et humidité, parfois garnis de gel anti-infiltration.
En fonction de l'application et de l'environnement, les câbles à fibre optique peuvent également inclure d'autres éléments structurels comme des éléments pour bloquer l'eau, des fils de terre ou des câbles porteurs pour soutenir le câble lorsqu'il est suspendu entre les poteaux.
Composants d'un câble à fibre optique : comment fonctionnent-ils ?
Chaque composant du câble fibre optique joue un rôle majeur pour assurer une transmission de données efficace, rapide et fiable :
Transmission de la lumière
La transmission commence par une source de lumière, généralement une LED ou une diode laser, qui envoie des impulsions de lumière à travers le cœur de la fibre optique. Les données sont codées dans ces impulsions lumineuses sous forme de séquences binaires (0 et 1). Pour la fibre monomode, la lumière voyage principalement en ligne droite, ce qui réduit la dispersion et permet des communications à très longue distance et à haute vitesse. Pour la multimode, la lumière se réfléchit en suivant de multiples chemins à l'intérieur du cœur, ce qui peut causer de la dispersion et limiter la distance de transmission et la bande passante.
Guidage par réflexion interne
Une fois que la lumière est introduite dans le cœur, elle se propage le long de la fibre optique par réflexion totale interne. La différence d'indice de réfraction entre le cœur et la gaine crée un effet de miroir qui garde la lumière à l'intérieur du cœur.
Réception de la lumière
A l'autre bout de la fibre, un photodétecteur ou un autre dispositif de réception capte les impulsions de lumière et les convertit à nouveau en signaux électriques pouvant être utilisés par les appareils électroniques.
Amplification (si nécessaire)
Sur les longues distances, les signaux peuvent s'affaiblir. Des amplificateurs optiques ou des répéteurs peuvent être utilisés pour régénérer le signal lumineux.
Quel est le diamètre d’un câble fibre optique ?
Il n’existe pas un diamètre unique : tout dépend de ce qu’on mesure. La fibre nue est plus fine qu’un cheveu, mais le câble fini peut dépasser le centimètre une fois les renforts et la gaine ajoutés. L’échelle complète, du cœur de verre au gros câble d’infrastructure :
| Élément mesuré | Diamètre | Repère |
|---|---|---|
| Cœur (monomode) | 9 µm | Le canal de lumière des liaisons longue distance |
| Cœur (multimode) | 50 ou 62,5 µm | Plus large, réservé aux courtes distances |
| Gaine optique (cladding) | 125 µm | Standard commun à quasi toutes les fibres télécom, d’où les notations 9/125, 50/125 |
| Fibre avec revêtement (coating) | ≈ 250 µm | Le « fil » protégé, jamais utilisé seul |
| Cordon ou jarretière | 1,6 à 2,8 mm | Les câbles de brassage courants |
| Câble de distribution | 3 à 6 mm | Quelques fibres à quelques dizaines, intérieur/extérieur |
| Gros câble d’infrastructure | 10 à 20 mm et plus | Centaines de fibres, armure et protection anti-rongeurs |
Cette échelle explique une confusion fréquente : « diamètre de la fibre » et « diamètre du câble » ne désignent pas la même chose. Les notations 9/125 ou 50/125 qu’on lit sur les fiches produit donnent le couple cœur/gaine optique en microns ; le diamètre extérieur du câble, lui, dépend du nombre de fibres, des renforts (aramide, fibre de verre, armure métallique) et de la gaine choisie pour l’environnement. À noter aussi : plus le câble est fin, plus il est sensible aux pincements et aux coudes serrés ; si une gaine est entaillée ou un cordon plié, notre article sur la réparation d’un câble fibre optique coupé détaille quand réparer et quand remplacer.
Quels sont les différents types de câbles à fibre optique ?
Selon l’environnement d’installation et les besoins en performance, plusieurs types de câbles à fibre optique existent.
Leur structure interne varie pour offrir une meilleure résistance mécanique, une flexibilité accrue ou une protection adaptée aux conditions extérieures.
Voici les principaux modèles utilisés dans les réseaux :
Câble à tube lâche (Loose Tube Fiber Cable)
Principalement utilisé pour les installations extérieures, ce câble contient les fibres dans de petits tubes remplis de gel protecteur.
Cette conception isole efficacement la fibre de l’humidité et des variations de température.
Robuste et durable, le câble à tube lâche est idéal pour les réseaux longue distance, les interconnexions entre bâtiments ou les infrastructures enterrées et aériennes.
Câble à structure serrée (Tight Buffered Fiber Cable)
Conçu pour les installations intérieures, ce type de câble protège chaque fibre avec un revêtement épais assurant une grande résistance mécanique.
Sa souplesse facilite la manipulation et le raccordement dans les baies de brassage, armoires ou locaux techniques.
Il est particulièrement adapté aux réseaux LAN, aux liaisons courtes et aux applications nécessitant une mise en œuvre rapide.
Câble breakout
Ce câble regroupe plusieurs fibres, chacune enveloppée dans sa propre gaine renforcée, puis rassemblées dans une enveloppe commune.
Grâce à cette construction robuste, il peut être directement connecté à des équipements sans coffret intermédiaire.
Le câble breakout est apprécié dans les environnements industriels et les installations où la résistance et la simplicité de déploiement sont essentielles.
Câble ruban (Ribbon Fiber Cable)
Ce type de câble regroupe les fibres côte à côte sous forme de rubans plats, permettant une densité très élevée.
Cette architecture facilite les opérations de fusion en masse et réduit le temps d’installation.
Compact et léger, le câble ruban est privilégié dans les centres de données et les réseaux FTTH nécessitant de nombreuses connexions sur un espace restreint.
Câble blindé (Armored Fiber Cable)
Doté d’une couche de protection métallique ou plastique renforcée, le câble blindé protège les fibres des rongeurs, chocs mécaniques et contraintes physiques.
Il convient parfaitement aux environnements extérieurs ou industriels exposés à des conditions difficiles.
Sa résistance élevée garantit la continuité du service même dans les zones à risque d’écrasement ou de perforation.
Comment choisir le bon type de câble à fibre optique ?
Le choix d’un câble à fibre optique dépend principalement de l’environnement d’installation, de la distance de transmission, et du niveau de protection nécessaire. Chaque type de câble répond à des besoins différents, qu’il s’agisse d’une pose en intérieur, d’un déploiement en extérieur ou d’un raccordement direct à des équipements réseau.
Le tableau ci-dessous résume les principaux critères pour orienter votre choix.
| Type de câble fibre optique | Environnement d’installation | Caractéristiques principales | Usages recommandés |
| Câble à tube lâche (Loose Tube) | Extérieur, souterrain, aérien | Fibres protégées dans des tubes remplis de gel, excellente résistance à l’humidité et à la température | Réseaux longue distance, interconnexions entre bâtiments |
| Câble à structure serrée (Tight Buffered) | Intérieur | Souple, facile à manipuler, chaque fibre est individuellement protégée | Réseaux LAN, baies de brassage, bureaux |
| Câble breakout | Intérieur / industriel | Fibres renforcées individuellement, connexion directe possible sans coffret | Raccordement d’équipements, environnements techniques |
| Câble ruban (Ribbon) | Centres de données, FTTH | Forte densité de fibres, fusion en masse rapide, encombrement réduit | Réseaux très haute capacité, data centers |
| Câble blindé (Armored) | Extérieur, milieu difficile | Couche métallique ou plastique renforcée, protection contre chocs et rongeurs | Réseaux enterrés, tunnels, zones à risque |
L’astuce de Baie de Brassage : avant l’achat, vérifiez toujours la compatibilité du câble avec vos connecteurs (LC, SC, ST) et les normes en vigueur (OS2, OM3, OM4, G.657A2).
Découvrez notre gamme complète de câbles à fibre optique sur Baie de Brassage et équipez votre réseau avec des solutions performantes, durables et certifiées pour toutes vos installations !
FAQ – Tout savoir sur les câbles à fibre optique
Sources :
-
Techniques de l’Ingénieur – « Comparaison des liaisons optiques et électriques »
https://www.techniques-ingenieur.fr/base-documentaire/electronique-photonique-th13/telecommunications-optiques-42454210/comparaison-des-liaisons-optiques-et-electriques-e3680/ -
IEEE Xplore – « Comparative Analysis of Fibre Optic and Copper Cables for Transmission Systems » (peer-reviewed)
Analyse comparative entre ADSL (cuivre) et réseaux fibre, avec explications sur la portée, la vitesse, la sécurité et les conditions de transmission.
https://ieeexplore.ieee.org/document/8851021 -
Nature – Scientific Reports — « Power and data simultaneous transmission using double clad fiber for 5G New Radio »
Étude sur l’utilisation avancée de la fibre pour transmettre simultanément énergie et données, preuve de l’évolution scientifique de la fibre vs cuivre.
https://www.nature.com/articles/s41598-025-88383-9 -
ScienceDirect — « Review of the usage of fiber optic technologies in electrical power engineering »
Article académique sur l’intégration de la fibre dans les réseaux électriques, comparant robustesse et rendement avec le cuivre.
https://www.sciencedirect.com/science/article/pii/S2352484724002786
