Connecteurs Rj45 - Keystones
Qu'est-ce qu'un noyau RJ45 au format Keystone ?

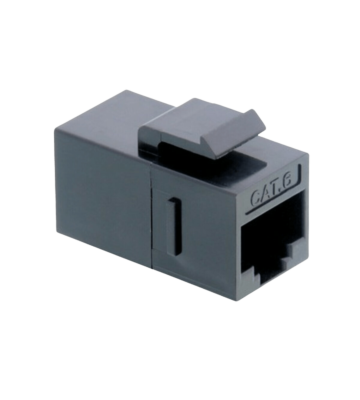

Un noyau RJ45 au format Keystone est un module individuel qui contient une prise RJ45 femelle. Son nom vient du format standardisé "Keystone", une dimension trapézoïdale qui lui permet de se clipser facilement dans des supports compatibles, comme des panneaux de brassage ou des plastrons muraux.
À ne pas confondre : On l'appelle souvent à tort "connecteur RJ45". Un connecteur est la prise mâle que l'on trouve au bout d'un cordon. Le Keystone est une embase ou un noyau, c'est-à-dire une prise femelle destinée à accueillir ce connecteur.Ce format modulaire, initialement utilisé dans les télécommunications, offre une flexibilité immense pour organiser et personnaliser une installation réseau.
Les avantages du format Keystone
L’atout majeur des modules Keystone est leur modularité. Sur un même panneau ou plastron, vous pouvez mixer et assortir différents types de noyaux : RJ45 pour le réseau, mais aussi HDMI, USB, ou coaxial pour la vidéo et l'audio. Cette polyvalence simplifie radicalement la conception d'une connectique centralisée et sur mesure.
De plus, ils permettent une gestion propre et professionnelle des câbles, structurant le réseau de manière claire et facilitant la maintenance, ce qui est essentiel dans des environnements denses comme les centres de données ou les baies de brassage d'entreprise.
Le rôle du noyau Keystone dans un réseau
Pour bien comprendre son utilité, il faut voir le noyau Keystone comme un pont entre deux types de câbles. Il sert à connecter le câble réseau rigide (dit monobrin ou "solid core") qui court dans vos murs, à un câble souple (multibrin), comme un cordon de brassage.
- À l'arrière du noyau, on connecte le câble monobrin venant de la prise murale ou du rouleau de câble.
- À l'avant, sa prise RJ45 femelle permet de brancher un cordon standard pour relier un équipement (PC, switch, etc.).
Cette méthode garantit une connexion fiable et pérenne (le fameux "lien permanent") tout en offrant la flexibilité de pouvoir brancher et débrancher des équipements facilement.
La simplicité des noyaux Keystone sans outil

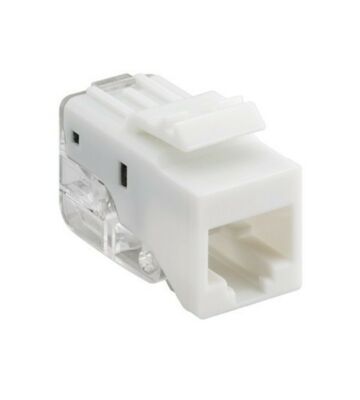

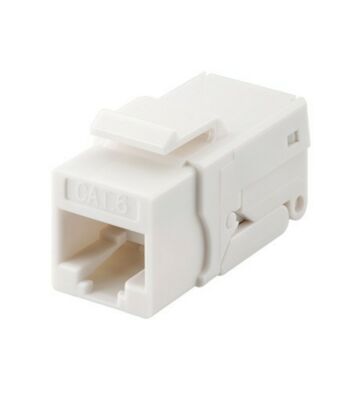

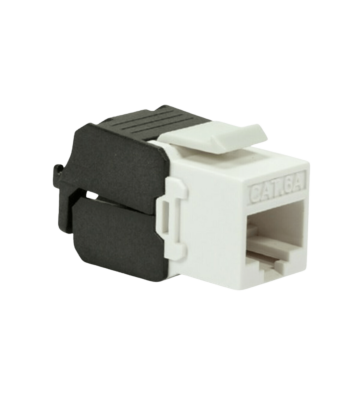

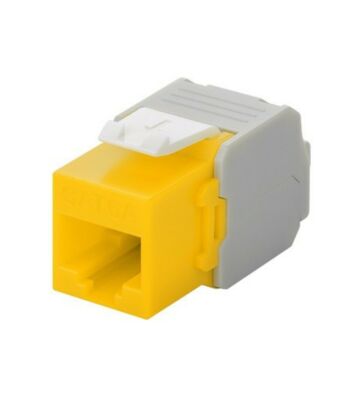

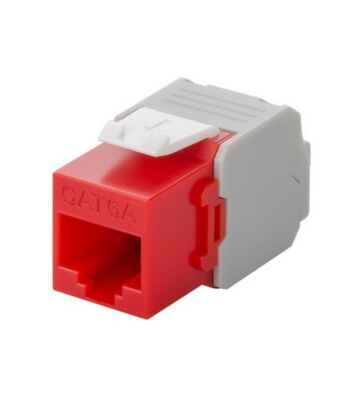

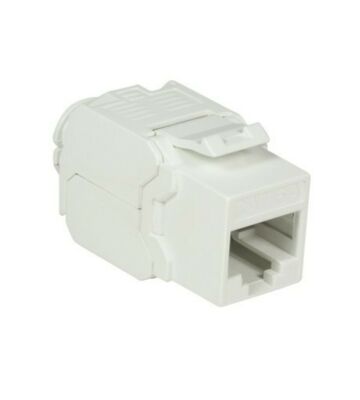

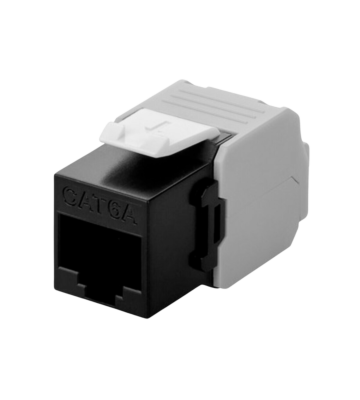

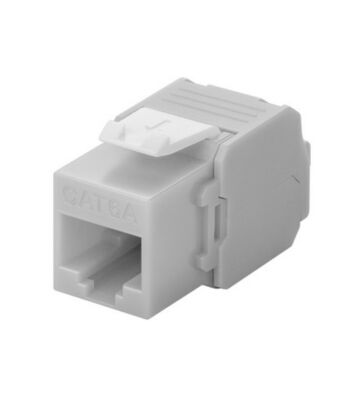

Un autre avantage considérable est l'existence de modèles de noyaux Keystone sans outil ("tool-less"). Ces derniers permettent de connecter le câble Ethernet RJ45 sans pince à sertir ni outil d'insertion spécifique. Il suffit de disposer les fils selon le code couleur indiqué et de refermer le module, ce qui le rend accessible même aux non-initiés et accélère grandement l'installation.
Où et pourquoi utiliser les noyaux RJ45 Keystone ?
Grâce à leur polyvalence et leur coût abordable, les noyaux Keystone sont indispensables dans de nombreuses situations, du data center à l'installation domestique.
Applications dans les panneaux de brassage
Dans un contexte professionnel, les noyaux Keystone se clipsent dans des panneaux de brassage nus. Cela permet de créer une baie de brassage sur mesure, en ne remplissant que le nombre de ports nécessaires et en pouvant panacher les catégories (Cat 6, Cat 6a...). C'est la solution la plus flexible pour gérer les différents segments d'un réseau d'entreprise.
Utilisation dans les prises murales et boîtiers
À domicile ou au bureau, le noyau Keystone s'intègre dans des plastrons muraux pour créer des prises réseau propres et professionnelles. Finis les câbles qui sortent directement du mur ! Vous obtenez une finition parfaite et une connexion standardisée dans chaque pièce.
Les critères de choix pour un noyau RJ45 Keystone
Pour bien choisir, plusieurs critères sont à prendre en compte pour garantir performance et facilité d'installation.
Performance et Catégorie

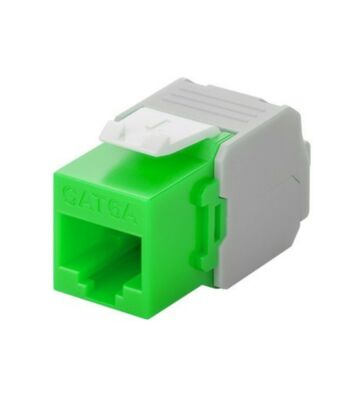

Assurez-vous que le noyau correspond à la catégorie de votre câble (Cat 6, Cat 6a, Cat 7...) pour ne pas créer de goulot d'étranglement. Un noyau Cat 6a est nécessaire pour un réseau 10 Gigabit Ethernet.

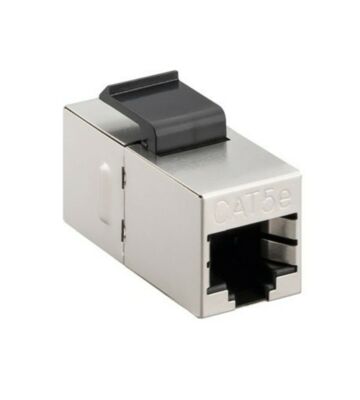

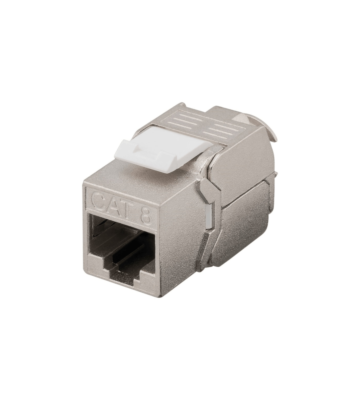

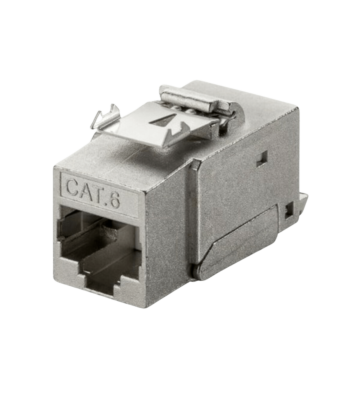

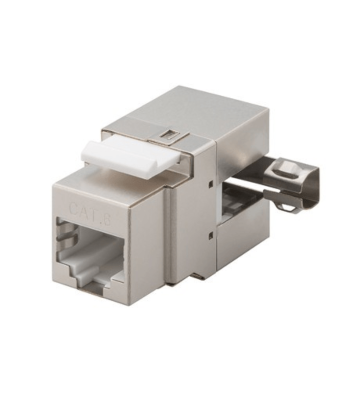

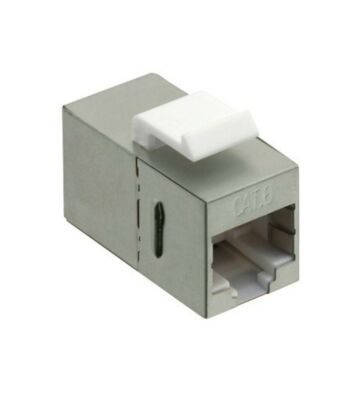

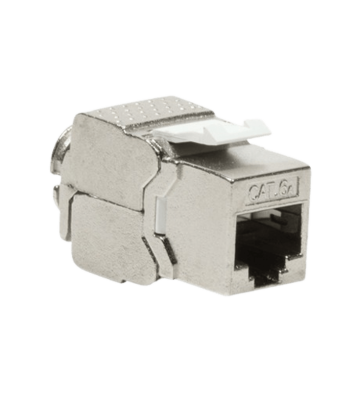

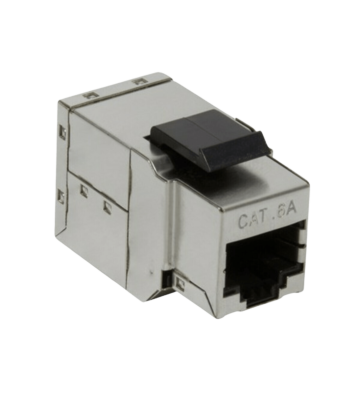

Pensez également au blindage : utilisez un noyau blindé (FTP, STP) si votre câble l'est aussi, afin de maintenir une protection continue contre les interférences.
Facilité d'installation
Pour une installation rapide et sans tracas, les noyaux Keystone sans outil sont une excellente option. Si vous êtes équipé et à l'aise, un modèle nécessitant un outil d'insertion ("punch down tool") sera tout aussi fiable et souvent un peu moins cher.
Ce qu'il faut retenir pour acheter un noyau RJ45 Keystone
Le noyau RJ45 au format Keystone est un composant essentiel pour toute installation réseau structurée. En offrant modularité, finition professionnelle et une connexion fiable, il répond aux besoins des professionnels comme des particuliers.
Prenez le temps de choisir le bon module (catégorie, blindage, avec ou sans outil) pour garantir l'efficacité de votre réseau, tout en assurant une maintenance et une évolution simplifiées.
