L'utilisation d'une connexion par fibre optique est en augmentation. En effet, nos réseaux sont de plus en plus grands et de plus en plus sollicités. Avec les connexions par fibre optique, les signaux lumineux sont envoyés à travers de longues fibres de verre optiquement très claires pour transporter les signaux de manière fiable sur de longues distances. Les câbles à fibres optiques sont disponibles en différentes longueurs et différents types. Vous pouvez également choisir entre différents connecteurs. Nous avons mis en évidence ici les câbles à fibres optiques et les connecteurs les plus courants.
L'utilisation d'une connexion par fibre optique est en augmentation. En effet, nos réseaux sont de plus en plus grands et de plus en plus sollicités. Avec les connexions par fibre optique, les signaux lumineux sont envoyés à travers de longues fibres de verre optiquement très claires pour transporter les signaux de manière fiable sur de longues distances. Les câbles à fibres optiques sont disponibles en différentes longueurs et différents types. Vous pouvez également choisir entre différents connecteurs. Nous avons mis en évidence ici les câbles à fibres optiques et les connecteurs les plus courants..
Qu'est ce que la fibre optique?
La fibre optique est un mince fil de verre utilisé pour transporter des données par le biais de signaux lumineux. Par conséquent, l'internet par fibre optique est beaucoup plus rapide que l'internet par fil de cuivre. Le grand avantage de la fibre optique est donc la vitesse élevée de l'internet et la fiabilité de la connexion.

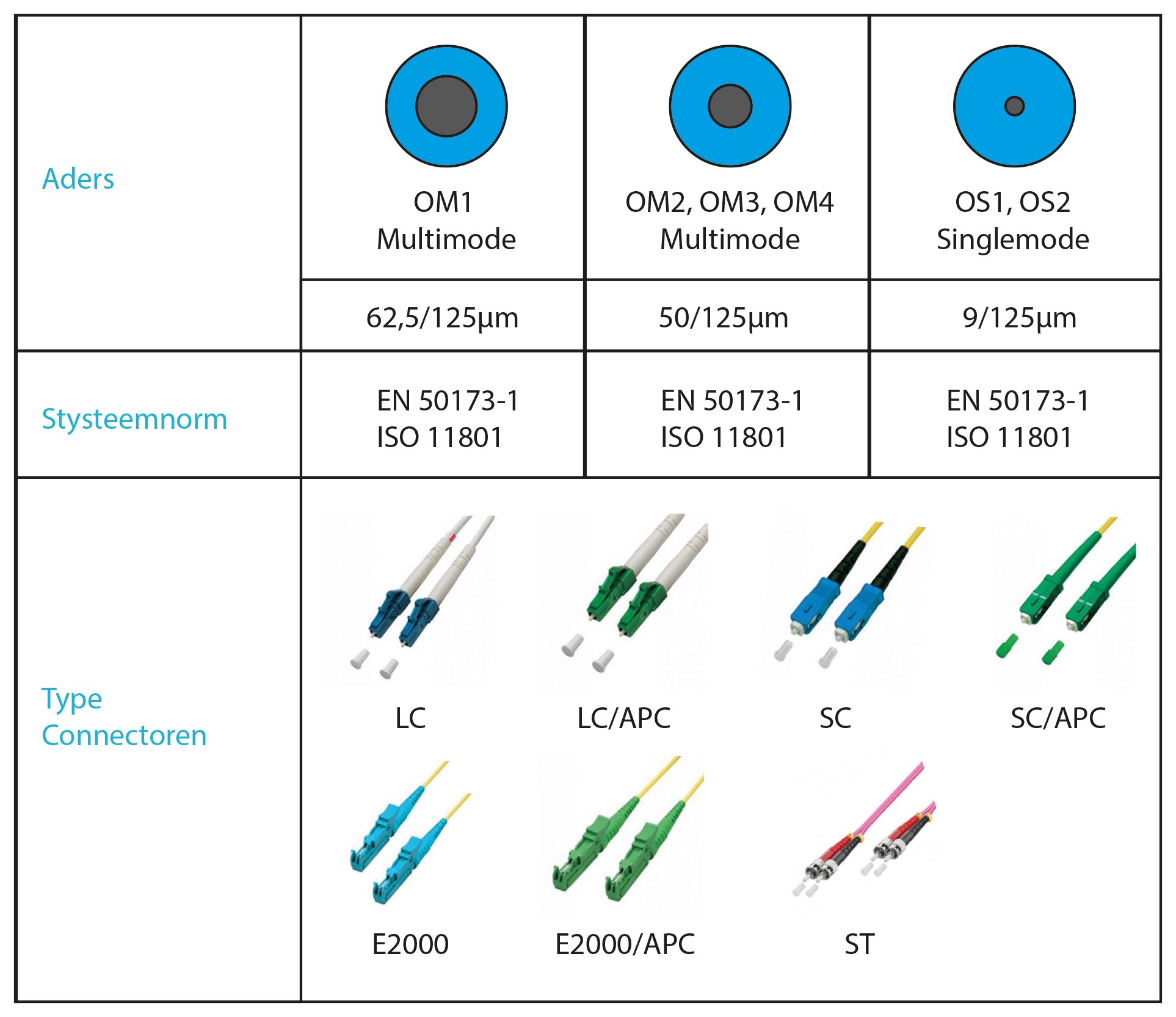

Différence générale entre monomode et multimode
Il existe un certain nombre de différences entre les câbles à fibres optiques monomodes et multimodes. Un câble à fibres optiques multimode utilise la lumière LED et un câble monomode utilise la lumière laser. Alors que l'âme de la fibre d'un câble multimode est de 50 ou 62,5 microns, elle n'est que de 9 microns dans un câble monomode. Par conséquent, la lumière traverse un câble monomode en ligne droite, tandis que dans un câble multimode, la lumière est réfléchie contre les parois latérales.
Quand dois-je utiliser quel câble ?
Cela dépend entièrement de la distance à parcourir. Le multimode est utilisé pour les distances relativement courtes, jusqu'à environ 1,1 km (dans le cas de l'OM4 avec une source lumineuse de 850 nm), tandis que le monomode est utilisé pour les distances plus longues, jusqu'à 40 km (dans le cas de l'OS2 avec une source lumineuse de 1550 nm), compte tenu de la vitesse actuelle (1000 Mbit/s).
Connecteurs
Connecteurs APC
Les connecteurs à contact physique angulaire, ou connecteurs APC en abrégé, sont des connecteurs à coupe angulaire. Cela signifie que la surface de contact du connecteur est rectifiée à un angle de 8°, ce qui garantit que les réflexions sur l'extrémité de la fibre sont renvoyées, ce qui réduit l'atténuation. Ces connecteurs sont principalement utilisés avec des câbles monomodes.
Connecteurs PC
Les connecteurs à contact physique, également appelés connecteurs PC, sont des connecteurs à coupe convexe. Convex est un autre mot pour convexe, ce qui signifie pour un connecteur de fibre optique que la surface de contact de la virole est sphérique et mise à la terre de manière symétrique sur l'axe de la virole. Cette coupe est également la coupe standard pour les connecteurs à fibres optiques.
Distance fibre optique en Multimode |
|||||
|---|---|---|---|---|---|
| OM1 | OM2 | OM3 | OM4 | ||
| source de lumière | 62,5/125µm | 50/125µm | 50/125µm | 50/125µm | |
| 10 Base-FL | 850nm | 2000 metre | 2000 metre | 2000 metre | 2000 metre |
| 100 Base-SX | 850nm | 300 metre | 300 metre | 300 metre | 300 metre |
| 100 Base-FX | 1300nm | 2000 metre | 2000 metre | 2000 metre | 2000 metre |
| 1000 Base-SX | 850nm | 300 metre | 550 metre | 800 metre | 1100 metre |
| 1000 Base-LX | 1300nm | 550 metre | 550 metre | 550 metre | 550 metre |
| 10 GBase-SR | 850nm | 33 metre | 85 metre | 300 metre | 450 metre |
| 10 GBase-LRM | 1300&1310nm | 220 metre | 220 metre | 220 metre | 220 metre |
Distances fibre optique en Monomode |
|||
|---|---|---|---|
| OS1 | OS2 | ||
| Lichtbron | 9/125µm | 9/125µm | |
| 1000 Base-LX | 1310 nm | 5 km | 5 km |
| 10 GBase-LX4 | 1310 nm | 10 km | 10 km |
| 10 GBase-L | 1310 nm | 10 km | 10 km |
| 10 GBase-E | 1550 nm | 40 km | 40 km |
| 40 GBase-LR4 | 1310 nm | 10 km | 10 km |
| 100 GBase-LR4 | 1310 nm | 10 km | 10 km |
